Buenas tardes Guillermo,
Podrías poner un ejemplo numérico de lo siguiente:
Esta caída de tensión se calculará considerando alimentados todos los aparatos de utilización susceptibles de funcionar simultáneamente. El valor de la caída de tensión podrá compensarse entre la de la instalación interior y la de las derivaciones individuales, de forma que la caída de tensión total sea inferior a la suma de los valores límites especificados para ambas, según el tipo de esquema utilizado.
Gracias.
Hola Sergio
Un ejemplo: Los límites son 1,5% para la derivación individual y 3% para la instalación interior. La norma permite que uno de los dos tramos se pase de su límite siempre que el total no supere el 4,5%.
Si derivación individual al 2% (se pasa del 1,5%) e instalación interior al 2,2%. Total 4,2%, por debajo del 4,5%: cumple. Si esos mismos 2% de derivación los acompañas de una interior al 2,8%, ya tienes 4,8% y no cumpliría.
El cálculo siempre con toda la carga conectada simultáneamente (con coeficiente).
Buenas tardes Guillermo,
El límite de 1.5% en derivación individual solo es para el caso de derivaciones individuales en suministros para un único usuario en que
no existe línea general de alimentación según ITC-BT-15. Para mas de un usuario donde si existe linea general de alimentación, el límite sigue siendo 1.5%?
Gracias
Era un ejemplo con números, he corregido para que no confunda. El ejemplo es único usuario (sin LGA) en vivienda para decir que puedes pasar una parte de la caída de tensión de circuito interior a derivación individual o viceversa pero no se puede superar el total.
En general la caida de LGA y DI suma siempre 1.5 % pero lo reparte dependiendo de dónde estén los contadores.
El REBT permite jugar con la DI y la instalación interior.

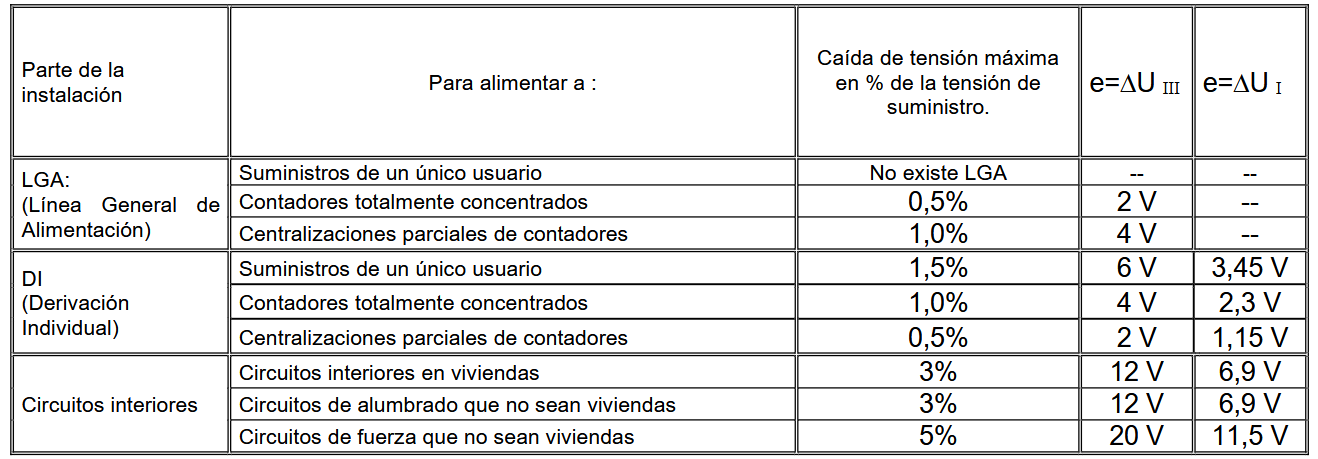

Estos son todos los límites
